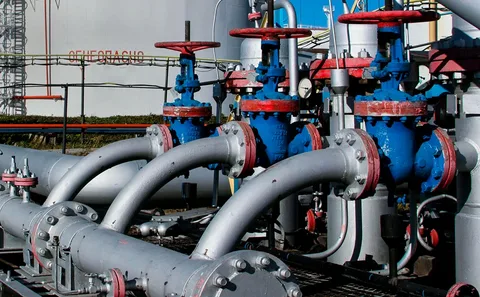

Сдача ИД на технологические трубопроводы в Москве
Ведём исполнительную документацию на монтаж технологического оборудования и технологических трубопроводов на площадке: согласуем перечень журналов и актов с проектом, закрываем скрытые работы, испытания и исполнительные схемы, готовим пакет по разделу ТХ к сдаче заказчику.
ИД на монтаж технологического оборудования и трубопроводов: журналы, акты, испытания, геодезия и аксонометрия. Вахта ПТО, ориентир по ставке, сдача раздела ТХ заказчику.
- выезд инженеров вахтовым методом;
- типовая длительность одной вахты — до 60 календарных дней (по договору);
- цель — полная сдача объёмов по технологическому хозяйству в рамках согласова…
Ключевые акценты по подготовке ИД на трубопроводы
Сводка по направлениям работ и результатам — в одном обзоре
общий журнал;
исполнительные чертежи смонтированного оборудования и трубопроводов;
Что входит в комплект документации раздела ТХ
- общий журнал;
- исполнительные чертежи смонтированного оборудования и трубопроводов;
Перечень исполнительной документации на монтаж технологических трубопроводов (ТХ)
Конкретный набор фиксируем по проекту, ведомостям заказчика и локальным требованиям к приёмке; ниже — типовая структура для раздела ТХ.
Специальные журналы сварочных и монтажных работ
- общий журнал;
- журнал земляных работ;
- журнал сварочных работ;
- журнал изоляционно-укладочных работ;
- учёт качества сварочных материалов и защитных газов;
- верификация закупленной продукции (входной контроль);
- исполнительные чертежи смонтированного оборудования и трубопроводов, аксонометрические схемы.
Акты испытаний (ВИК, РК, УЗК) и исполнительные схемы
- исполнительные чертежи смонтированного оборудования и трубопроводов;
- акты на монтаж оборудования на фундамент;
- приёмка траншеи перед укладкой;
- освидетельствование скрытых работ при прокладке (с аксонометрией);
- акты на засыпку уложенного трубопровода;
- промежуточная приёмка переходов через дороги и водные преграды;
- освидетельствование гарантийного стыка;
- гидравлические испытания на прочность и герметичность;
- испытания технологических механизмов и трубопроводных систем.

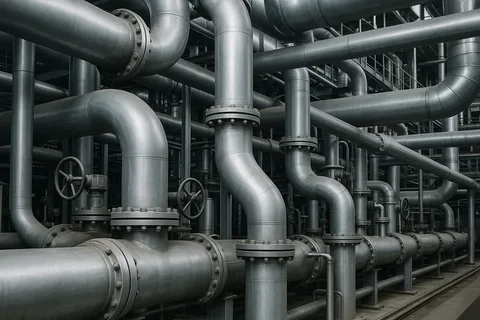

Стоимость подготовки исполнительной документации на трубопроводы
При работе с присутствием на стройплощадке ориентир — от 1 250 ₽ за человеко-час в сутки на одного специалиста ПТО. Итоговая смета завПТО-вахтойт от объёма монтажа, требований к срокам сдачи ИТД и состава группы.
Исходные данные для разработки ИТД по разделу ТХ
Проектная и рабочая документация
- заключения лабораторий (ВИК, РГ, УЗК) в согласованных форматах;
- паспорта и сертификаты на материалы и оборудование;
- аксонометрические схемы;
- исполнительные геодезические схемы;
- журналы работ (текущее состояние).
Как формируется стоимость услуг ПТО
Сначала оцениваем, сколько инженеров ПТО потребуется, чтобы подготовить исполнительную по монтажу трубопровода к требуемой дате. Затем — сколько вахт понадобится для ведения ИТД на оставшийся объём строительства при заданном графике.
Помощь ПТО, если заказчик не принимает комплект ИД
Проверка уже собранной, но не подписанной технадзором документации не заменяет поиск причин отказа. Часто мешают неустранённые замечания. В таких случаях рациональнее провести аудит исполнительной документации: зафиксировать разрывы в первичке, ошибки в оформлении и план закрытия до повторной сдачи.
Порядок работы инженеров ПТО на объекте
Пошаговый порядок работ — от выезда группы ПТО до передачи комплекта заказчику
-
1
На объект выезжает группа инженеров во главе с уполномоченным руководителем, подписывающим первичку от имени организации.
-
2
Специалисты работают с собственной техникой и СИЗ; от заказчика — организация рабочих мест.
-
3
Проводится аудит завершённых СМР, изучаются проект и согласованные изменения.
-
4
Готовится и согласовывается исполнительная документация; папки комплектуются и поэтапно передаются заказчику строительства.
Состав группы, сроки и график выездов согласуем с заказчиком под ваш объект.
Смежные услуги по сопровождению строительства

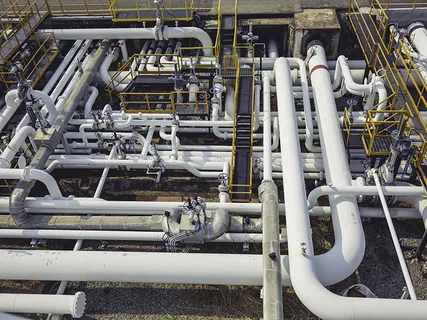

Частые вопросы по сдаче технологических трубопроводов
Ответы по срокам, составу комплекта и формату работ
Чем раздел ТХ отличается от магистральных трубопроводов?
Технологические трубопроводы и оборудование на площадке закрываются в логике монтажа и раздела ТХ. У магистралей — иной масштаб, НК и отдельный перечень документов.
Какой ориентир по ставке инженера ПТО на вахте?
При выезде на объект — от 1250 ₽ за человеко-час в сутки; точная сумма после брифинга и просмотра объёма работ.
Документация готова, но нет подписи технадзора — что делать?
Сначала выясняем причину: чаще всего это неустранённые замечания. Рекомендуем аудит и план доработки, а не только формальную «ревизию» папок.
Рассчитать стоимость сдачи ИД на трубопроводы
- разберём объём СМР и готовность первички;
- оценим состав группы и число вахт;
- согласуем план сдачи ИТД по разделу ТХ.
